Комплект учебно-лабораторного оборудования "Определение модуля сдвига при кручении"

Лабораторный стенд "Определение модуля сдвига при кручении" выполнен в настольном моноблочном исполнении.

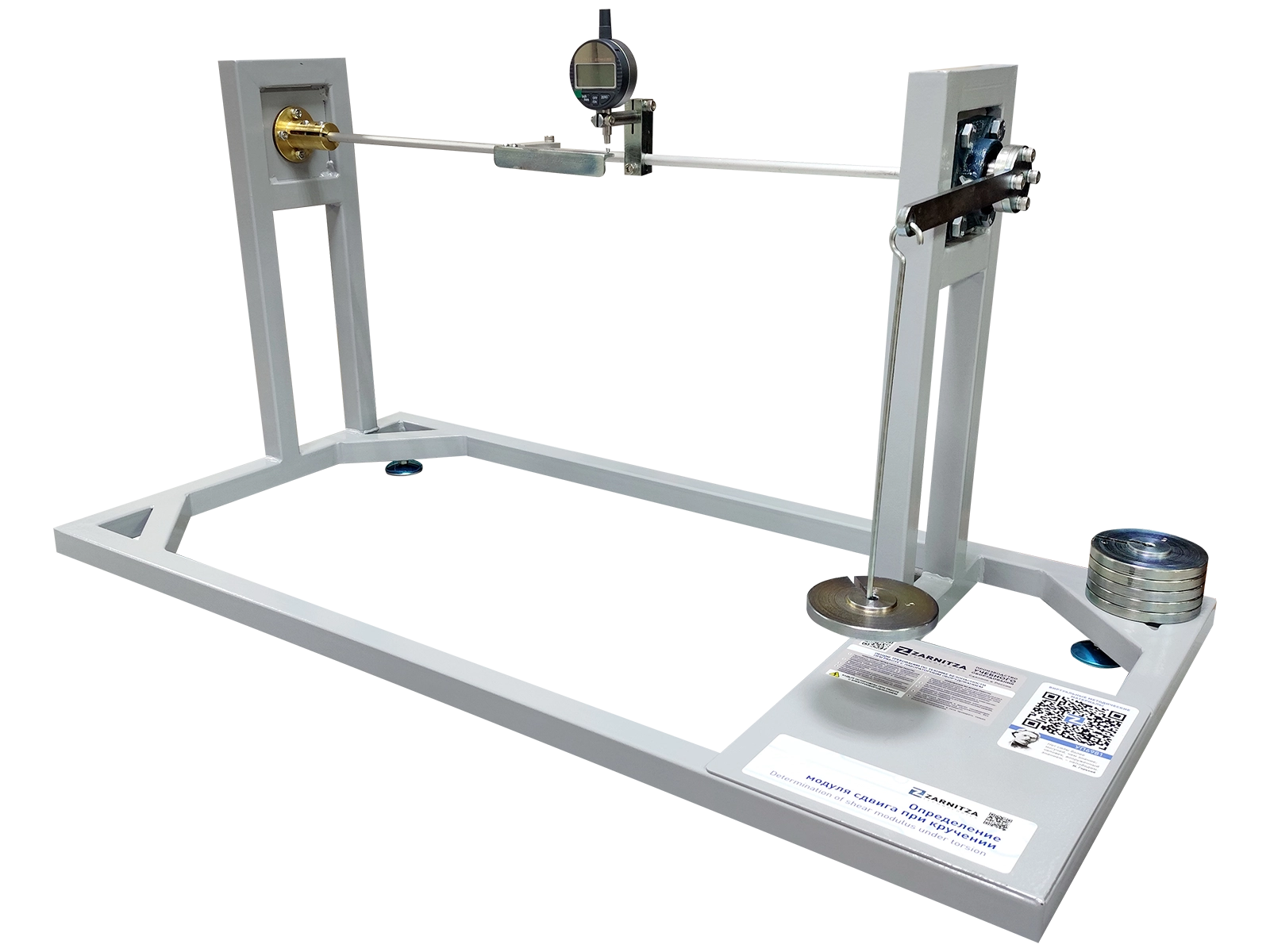

Стенд состоит из силовой рамы, выполненной из стальной профильной трубы, на которой установлен испытуемый образец. Образец представляет собой стержень круглого сечения из алюминиевого сплава диаметром 10 мм. Одним концом образец жестко закреплен в опоре, а с другой стороны имеет подшипниковую опору. Нагружение образца внешним моментом осуществляется при помощи кронштейна и набора грузов. Угол закручивания образца определяется при помощи цифрового микрометрического индикатора.

Комплект учебно-лабораторного оборудования "Определение модуля сдвига при кручении" предназначен для экспериментального определения модуля сдвига цилиндрического образца от закручивающей нагрузки. Стенд используется при проведении лабораторных работ по курсу "Сопротивление материалов".
Оборудование может применяться в процессе обучения в образовательных учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков.

Комплектация

1. Лабораторный стенд "Определение модуля сдвига при кручении".
2. Кронштейн.
3. Набор грузов.
4. Паспорт изделия.
5. Руководство по эксплуатации.
6. Методические указания по проведению лабораторной работы.

Состав

• Рама.
• Испытуемый образец.
• Опора подшипниковая.
• Набор грузов.
• Цифровой микрометрический индикатор.
• Кронштейн.

Учебно-методическое пособие по проведению лабораторных работ

1. Определение модуля сдвига при кручении.
