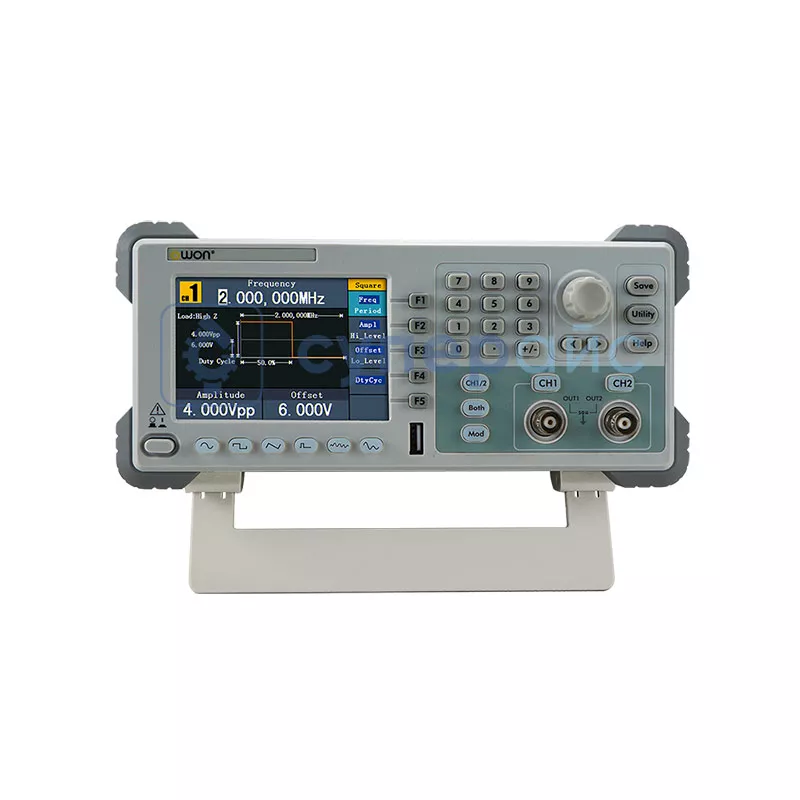

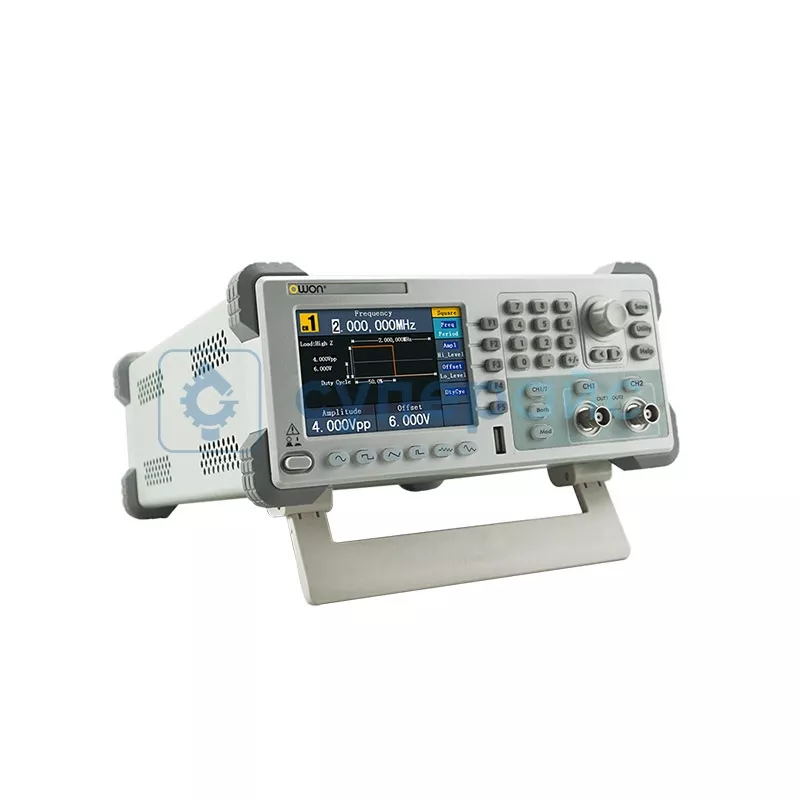

Генератор сигнала OWON AG1012F
Технические характеристики OWON AG1012F
| Количество каналов | 2 |
| Частотный выход | 10 МГц |
| Частота дискретизации | 125 МС / с |
| Вертикальное разрешение | 14 бит |
| Стандартная форма волны | синус, квадрат, импульс, линейное изменение и шум |
| Произвольная форма сигнала | экспоненциальный рост, экспоненциальный спад, Sin(x) / x, Step Wave и другие, всего 45 встроенных сигналов и определяемая пользователем произвольная форма сигнала |
| Поддержка SCPI | есть |
| Частота (разрешение 1 мкГц) | |
| Синус | 1 мкГц - 10 МГц |
| Квадрат | 1 мкГц - 5 МГц |
| Пульс | 1 мкГц - 5 МГц |
| Рампа | 1 мкГц - 1 МГц |
| Шум | 25 МГц (-3 дБ) (типично) |
| Арб | 1 мкГц - 10 МГц |
| Амплитуда | |
| Амплитуда | 1 мВ (размах) - 10 В (размах) (50 Ом); 1 мВ (размах) - 20 В (высокое сопротивление) |
| Разрешение | 1 мВ или 4 цифры |
| Диапазон смещения постоянного тока (AD+DC) | ± 5 В (50 Ом), ± 10 В (высокое сопротивление) |
| Диапазон смещения постоянного тока | 1 мВ или 4 цифры |
| Сопротивление нагрузки | 50 Ом (типичное) |
| Произвольная форма сигнала | |
| Длина волны | от 2 до 8 тыс. баллов |
| Энергонезависимая память | 64 Мбайт |
| Модуляция | |
| Форма волны модуляции | AM, FM, PM, FSK, ASK, PSK, развертка и пакетный режим |
| Частота модуляции | от 2 мГц до 20 кГц (FSK 2 мГц - 100 кГц) |
| Частотомер | есть |
| Функция | частота, период, + ширина, - ширина, + обязанность и - нагрузка |
| Диапазон частот | 100 МГц ~ 200 МГц |
| Разрешение по частоте | 6 цифр / с |
| Модуль усилителя мощности (опционально) | |
| Входное сопротивление | 50 кОм |
| Максимальное входное напряжение | 2,2 В |
| Максимальное выходное напряжение | 22 Впп |
| Скорость нарастания выходного сигнала | 10 В / мкс |
| Максимальная выходная мощность | 10 Вт |
| Общие характеристики | |
| Дисплей | 4-дюймовый (480 x 320 пикселей) ЖК-дисплей |
| Вход | вход / выход внешнего эталонного тактового сигнала |
| Интерфейс | USB-хост и USB-устройство, RS232 (опция) |
| Размер | 235 х 110 х 295 мм |
| Вес | 3 кг |
| Комплектация | генератор сигнала OWON AG1012F – 1 шт; кабель питания - 1 шт; компакт диск - 1 шт; руководство пользователя - 1 шт; USB кабель - 1 шт; Q9 кабель - 1 шт |
Высокочастотный генератор OWON AG1012F
Генератор сигналов высокочастотный OWON AG1012F — устройство, способное генерировать импульсы с разнообразными формами волн. Оборудованный двумя выходными каналами и USB-интерфейсом, он предоставляет обширный функционал для работы с электронными устройствами или радиоэлектроникой.
Преимущества прибора
Это двухканальное устройство, которое позволяет одновременно генерировать два различных сигнала. Это полезно при тестировании и отладке сложных электронных схем. Особенности модели:
- Имеет USB-порт для цифровой связи с компьютером или другими устройствами.
- Поддерживает генерацию сигналов разных форм, таких как синусоидальные, прямоугольные, треугольные и другие.
- Широкий диапазон частот позволяет использовать устройство для разных инженерных целей, включая тестирование, измерения, настройку оборудования и другие задачи.
- Пользователи могут легко настраивать выходные параметры с помощью интуитивно понятного интерфейса.
- Устройство гарантирует точную генерацию всех поддерживаемых форм сигналов, что важно для технических исследований или экспериментов.
- Имеет компактные размеры с небольшим весом, что делает его удобным для переноски и использования в разных условиях.
- Оборудован информативным 4-дюймовым ЖК-дисплеем разрешением 480x320 пикселей, который упрощает локальную установку параметров и контроль режима работы.
Благодаря функциональным возможностям, аппарат применяется в различных областях: от электроники или радиосвязи до научных исследований и образования.
Генератор OWON AG1012F — надёжный и гибкий инструмент для работы с высокочастотными сигналами, который подойдёт как опытным инженерам, так и начинающим электронщикам или радиолюбителям.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
